Ruijie NBS3100-8GT2SFP
Realtek RTL8380M 方案的 8 电 2 光千兆管理型交换机。256MiB 内存配 16MiB SPI Flash。目前已完整支持OpenWRT。
- SoC
- Realtek RTL8380M rev C（MIPS 4KEc @ 500MHz）
- 架构
- MIPS32 / mips_4kec
- 内存
- 256 MiB
- 存储
- 16 MiB SPI NOR Flash
- 端口
- 8 × 千兆电口 + 2 × 千兆 SFP 光口
- 构建目标
- OpenWrt realtek / rtl838x
设备概述
NBS3100-8GT2SFP 是锐捷面向中小型网络的千兆管理型交换机，提供八个千兆电口和两个千兆 SFP 光口，不带 PoE 供电。
这篇主要记录它改用 OpenWrt 后的情况。所有的交换端口都可以正常工作，并按照配置卸载L2流量。SFP端口兼容性良好，DAC，SFP-T和SFP-SR多模模块都可以正常工作。
拆开看到什么
芯片信息来自产品资料与公开资料，本机拆解照片在最后的图库中。

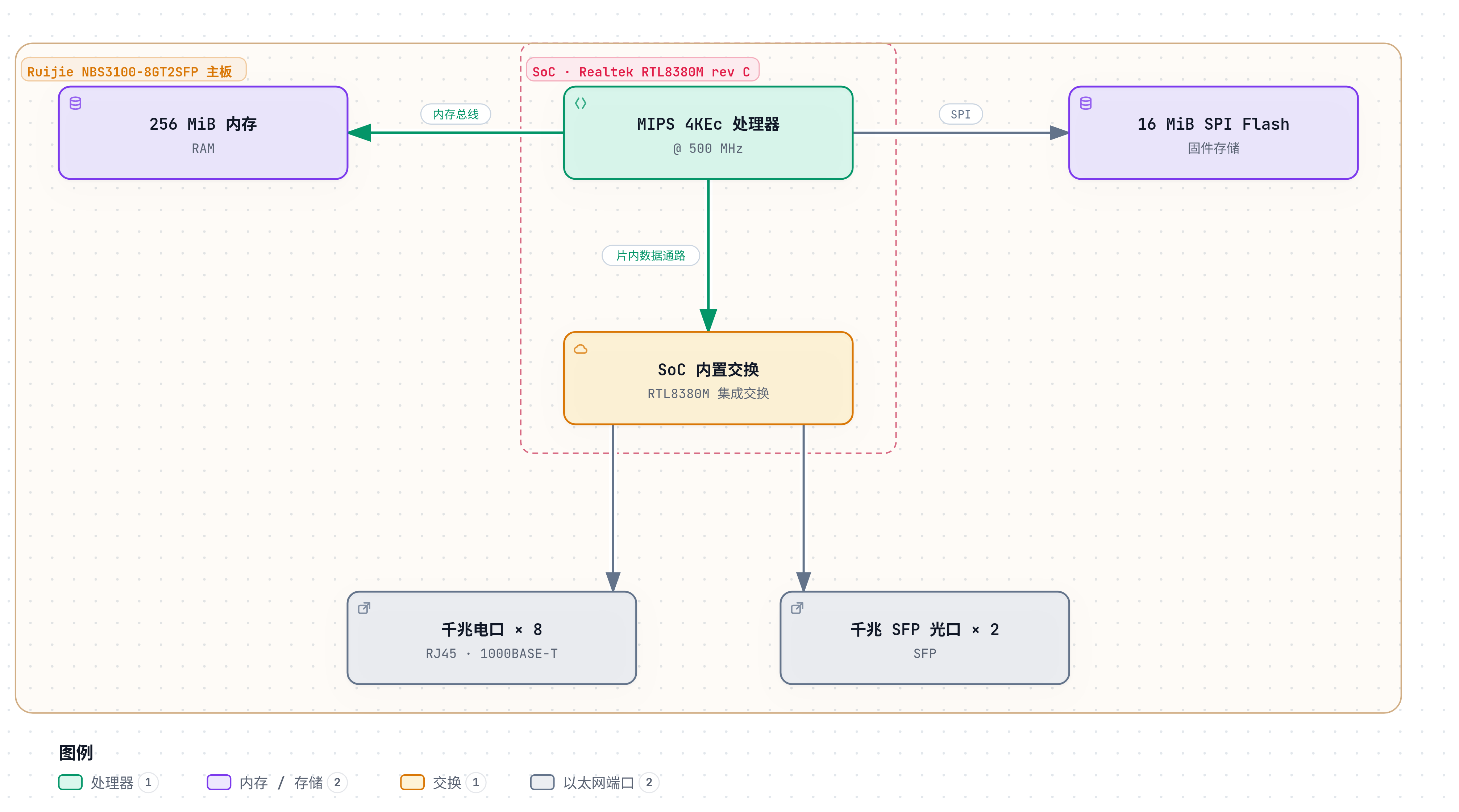

NBS3100-8GT2SFP 使用 Realtek RTL8380M rev C，这是一颗集成 MIPS 4KEc 处理器（500MHz）和千兆交换单元的交换机 SoC，配备 256 MiB 内存和 16 MiB SPI Flash。网络部分的分工如下：
- RTL8380M 内置交换单元：负责全部十个端口之间的二层交换。
- 8 × 千兆电口：PHY 的具体配置（SoC 集成或外置）待拆机确认。
- 2 × 千兆 SFP 光口：通过 SoC 的 SerDes 接口连接，光模块识别依赖 I²C 与 SFP 驱动支持。
端口之间的二层转发由交换芯片硬件完成，在 OpenWrt 下通过 DSA 驱动配置，正常情况下不经过 CPU。需要注意的是 500MHz 的 MIPS 4KEc 性能有限，凡是需要 CPU 参与的流量（三层路由、NAT、防火墙、VPN）吞吐都会很低，这台设备更适合作为二层或简单三层交换机使用，而不是网关。
买之前必须知道的
型号区分。 锐捷同系列还有带 PoE 等后缀的型号，硬件可能不同。购买时核对机身铭牌上的完整型号与硬件版本，本文只针对 NBS3100-8GT2SFP，NBS3100-24GT4SFP可能也适用。
存储空间有限。 16 MiB SPI Flash 扣除引导程序、内核和根文件系统后，留给 overlay 的空间不多，安装额外软件包前需要先确认剩余容量。
CPU 性能有限。 硬件交换不受影响，但不要指望它承担路由器或防火墙的工作，LuCI 页面响应也会偏慢。
DSA卸载已经完整支持。 孱弱的CPU不影响整机的线速转发。
哪些能用，哪些不能用
所有功能都可以正常使用。
测试环境
| 项目 | 记录 |
|---|---|
| 测试日期 | 2026-10-14 |
| 固件与内核 | SNAPSHOT r37121+6-53ec2d05a4 / LuCI Master 26.281.30313~37e6a6b |
| 测试拓扑 | server1 --- DUT --- server2 |
| 流量参数 | RFC2544 标准 |
| 供电与测量 | DC 12v 1.5A 30135接口 |
| 温度 | 18°C |
测试结果
| 测试项目 | 测试条件 | 结果 |
|---|---|---|
| 二层交换吞吐（Mbps） | 线速，DSA硬件卸载 | ✅ |
| SFP 光模块识别 | DAC，SFP-T，SFP-SR | ✅ |
| 空闲功耗（W） | 2.7W | ✅ |
| 负载功耗（W） | 8网口插满 5.1W | ✅ |
结语
NBS3100-8GT2SFP 是一款非常出色的小型桌面设备。2个SFP赋予了灵活的连接能力，可以使用包括皮纤LC接头在内的各种连接方式。 设备发热量极低，长期运行稳定可靠。
图集

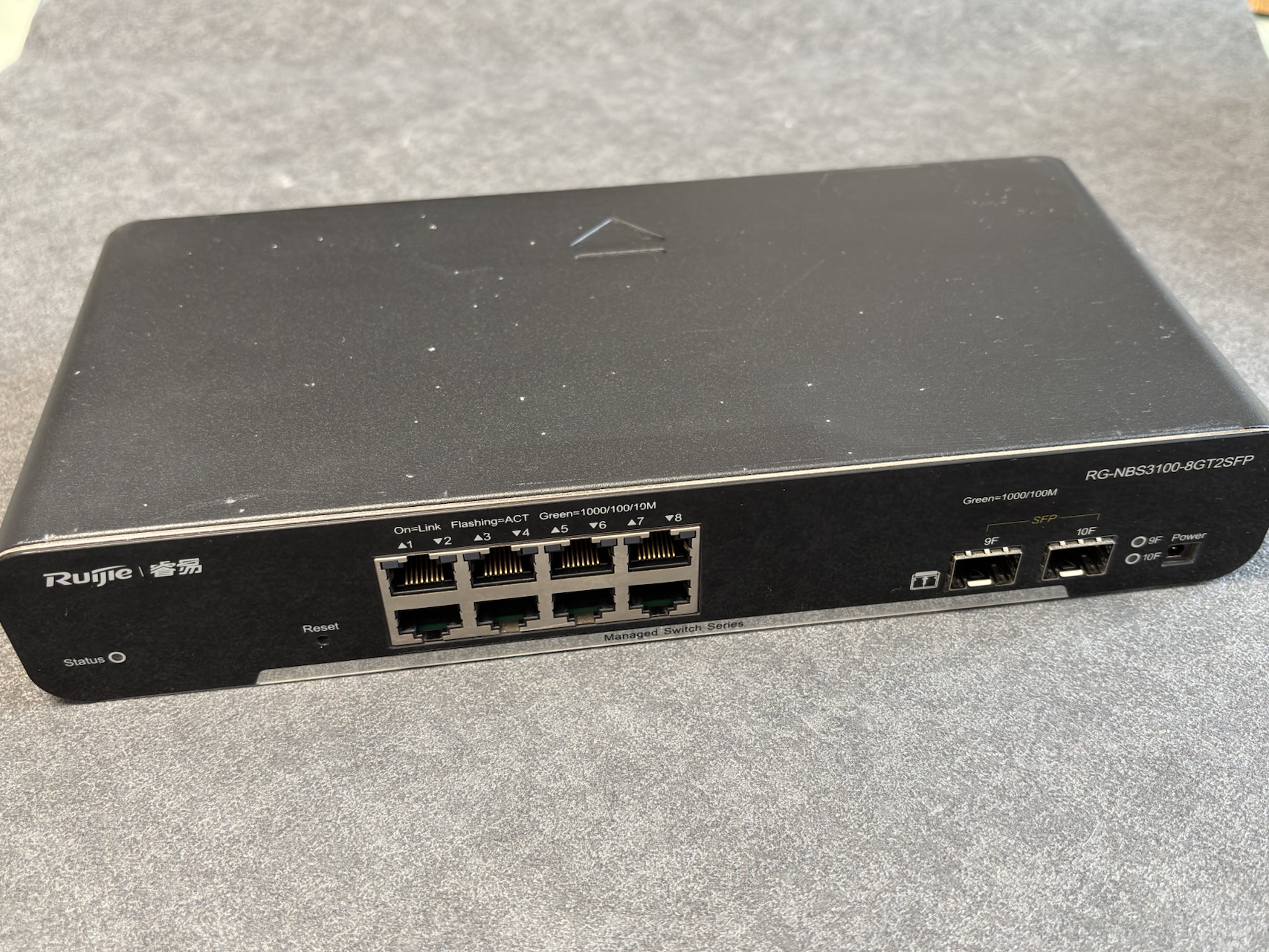

[1] 整体是喷砂工艺，外壳厚度在2mm左右，整体铸造、喷砂和浮雕工艺。

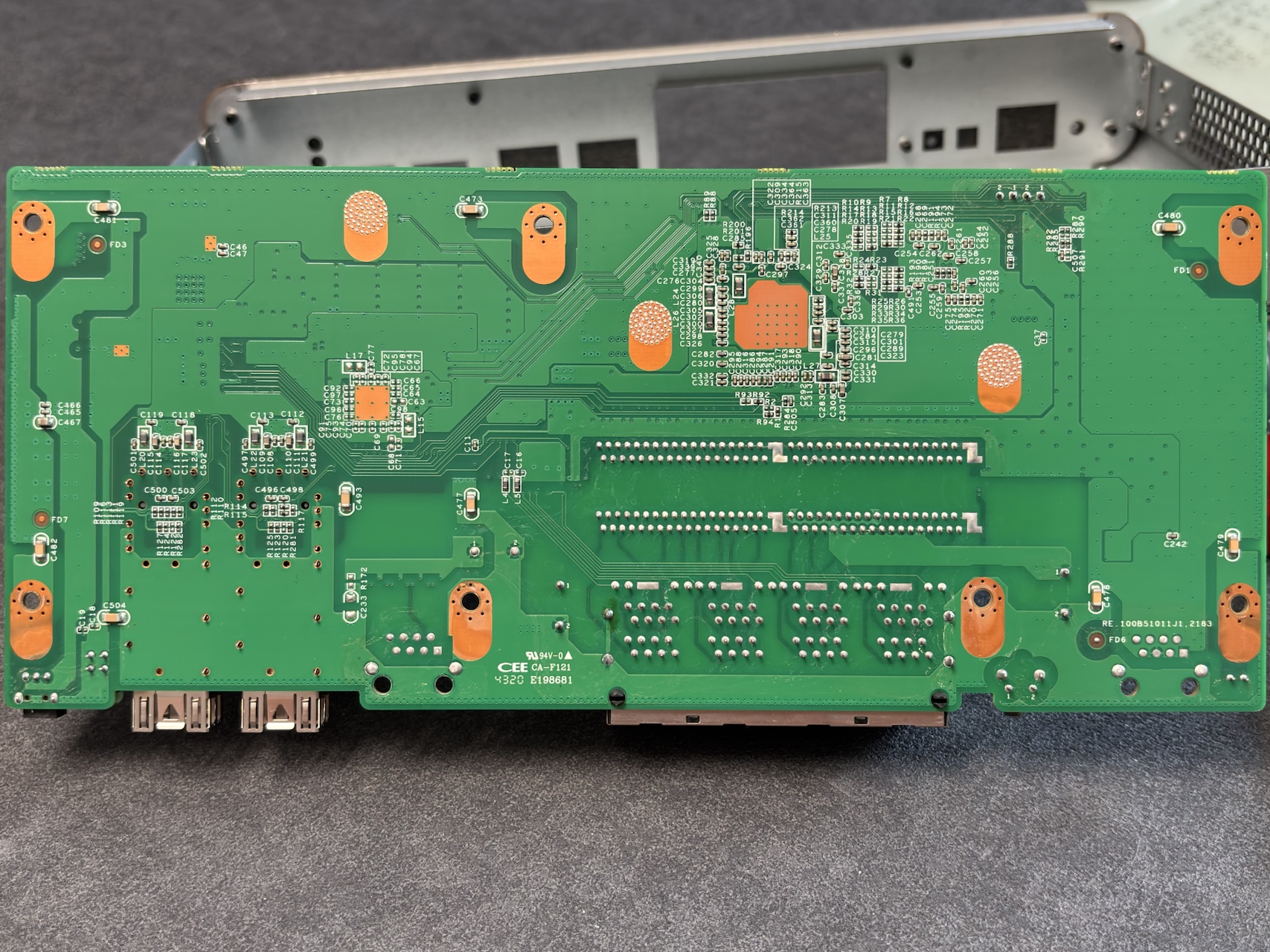

[1] 整体PCB制造工艺精湛。

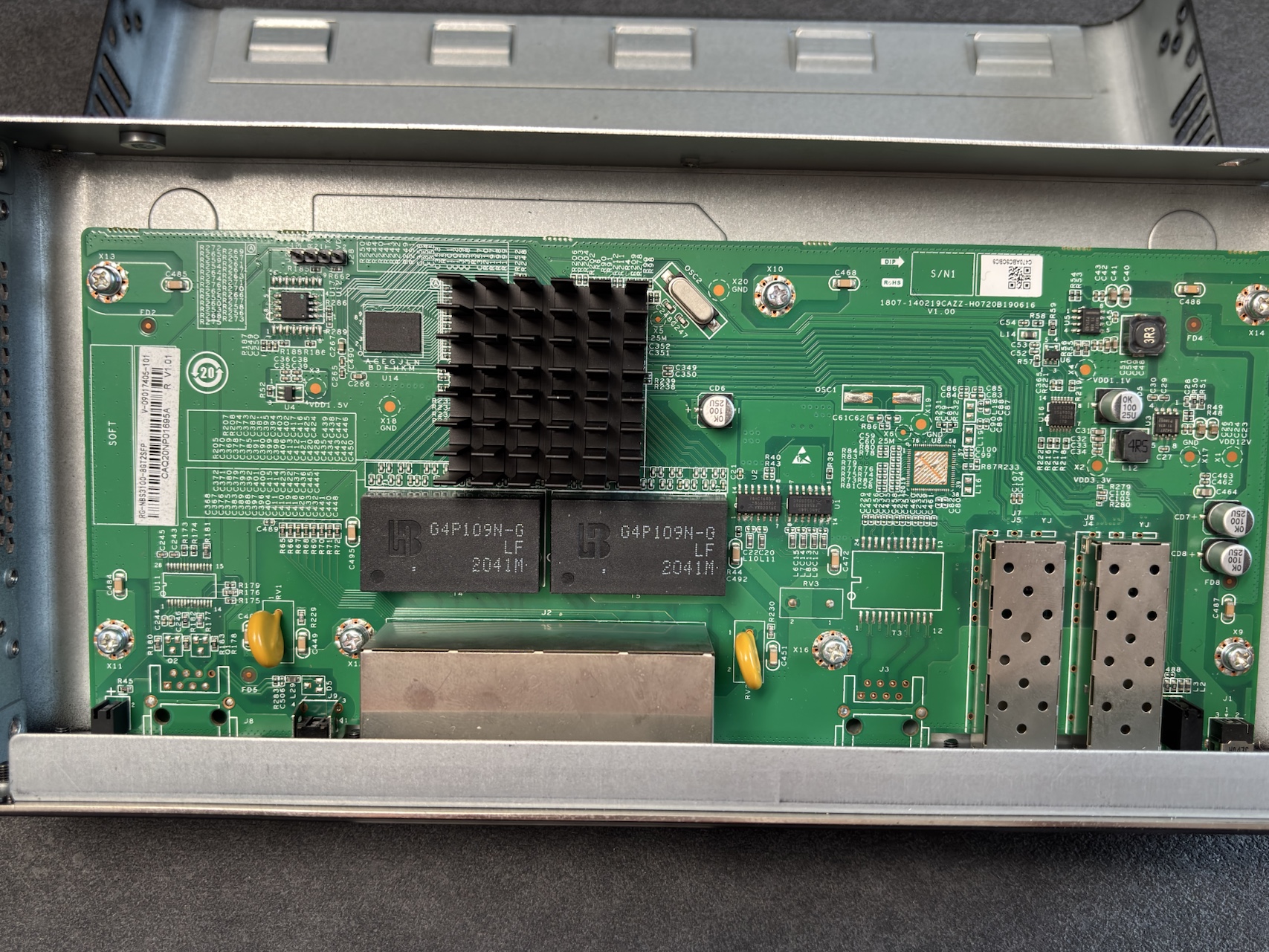

[1] 锐捷的设备制造功底非常扎实，PCB给人的感觉非常匀称且规整

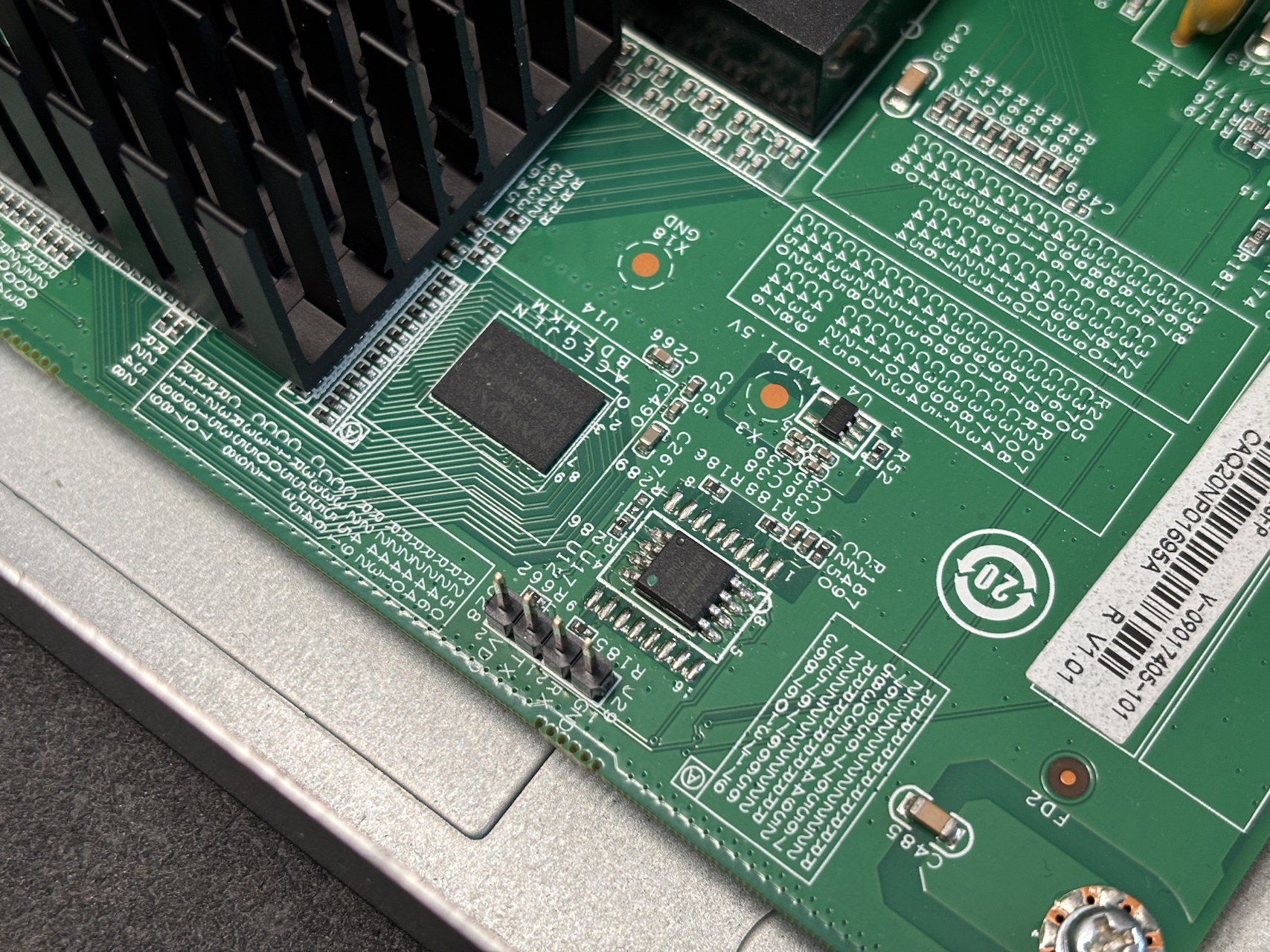

[1] 设备有256MiB内存，但SPI FLASH只有16MiB，编译完成之后只剩余1M不到。

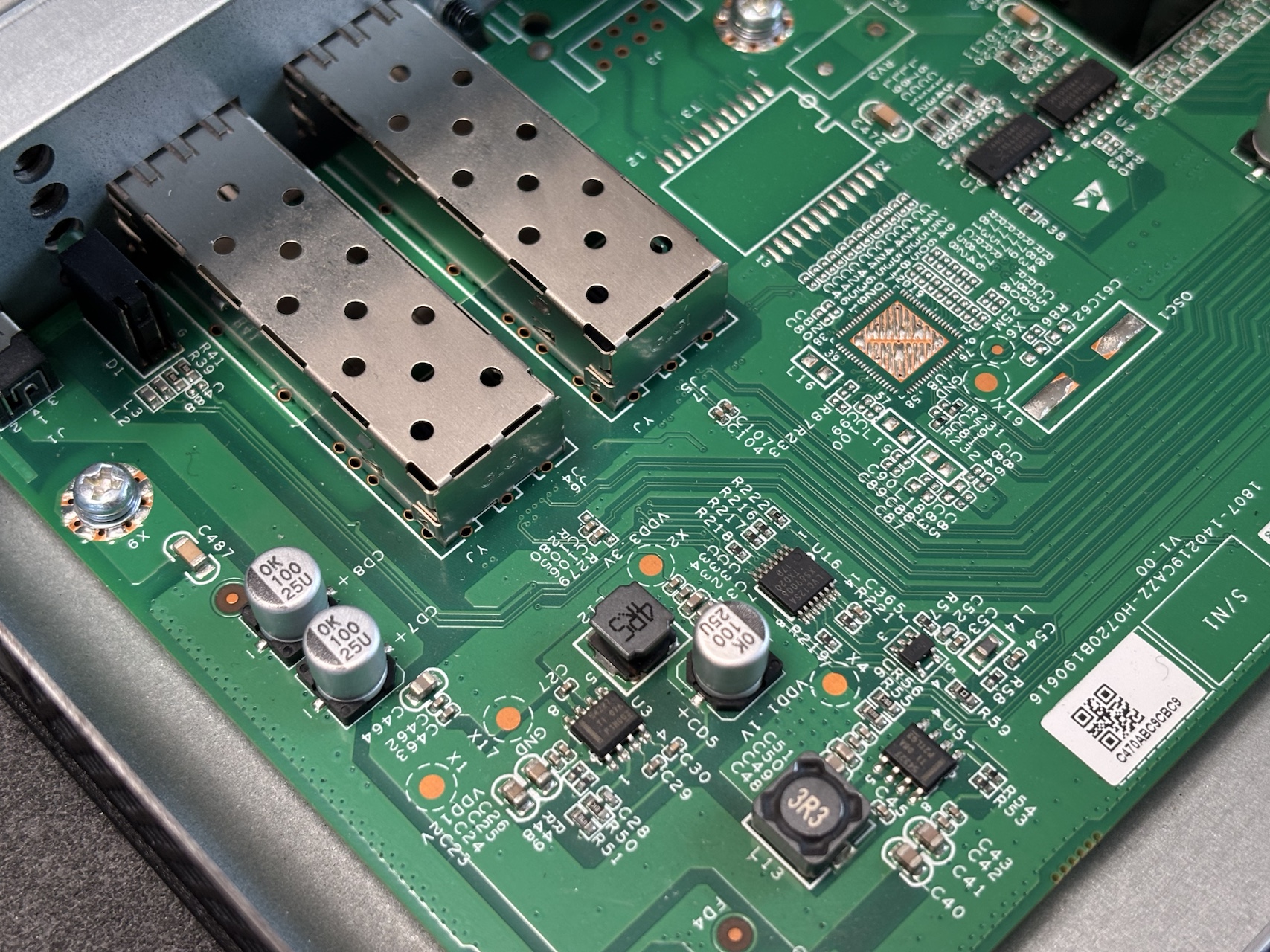

[1]展示了SFP插槽和电源电路。
