Cisco Meraki MR42
双频 3×3 的 Wi-Fi 5 接入点，单千兆上联。OpenWrt 已有官方镜像，在主线支持，天线设计非常精确。
- SoC
- Qualcomm IPQ8068（双核 ARMv7 @ 1.4GHz）
- 架构
- ARMv7
- 内存
- 512 MiB（上游设备树定义）
- 存储
- 128 MiB NAND，非 eMMC
- 端口
- 1 × GbE（AR8033 PHY）；PoE 802.3at 受电，兼容受限 802.3af 模式；另有 12V DC
- 构建目标
- OpenWrt ipq806x / generic · meraki_mr42
设备概述
MR42 是 Cisco Meraki 的室内双频 Wi-Fi 5 接入点，每个客户端电台支持三条空间流，配一个千兆上联口。
和 MR33、MR52 放在一起看，MR42 提供了双频 3×3、单千兆上联这一组组合。在体积、功能和复杂度方面，都得到了完美的平衡。
拆开看到什么
MR42 使用 IPQ8068，配备 512 MiB 内存和 128 MiB NAND。客户端无线由两颗 QCA9992 提供，另有 QCA9889 电台和一颗 AR8033 千兆 PHY。
IPQ8068是高通在Wi-Fi5时代非常出名的CPU，拥有2个1.4G的内核，拥有极高的处理能力和吞吐性能。该系列CPU在Meraki MR52时代拥有高达4x4的 MIMO。
为了支持频谱扫描功能，该设备单独安装了一个QCA9889芯片。这个芯片可以用于频谱测绘，或者进行积极的无线电策略调整。该射频口在OpenWRT中有完美支持。
买之前必须知道的
供电会影响测试条件。 Cisco 要求完整功能使用 802.3at，802.3af 为受限供电模式，也可使用合适的 12V DC 电源。测试时记录电源和 PoE 协商，OpenWrt 下的实际行为待测。
诊断模式有适用前提。 上游提供一条通过原厂诊断模式安装的路径，但先要确认设备能进入该模式。不能进入时，使用 UART 路径；先核实本机固件和启动状态，不承诺所有 MR42 都能免拆安装。
核对型号与安装附件。 本条针对内置天线的 MR42。MR42E、MR52 使用各自的硬件和镜像，不能只按外观套用。背板、螺丝与原厂组织归属也应在购买时确认。
三条空间流需要终端配合。 用两流终端测试时，应如实记录两流协商结果。AP 的 3×3 能力不等于更远的覆盖范围，安装朝向、遮挡和上下行链路都需要测试。
哪些能用，哪些不能用
以下是测试的条件、测试项目和结果。
测试环境
| 项目 | 记录 |
|---|---|
| 测试日期 | 待记录 |
| 固件与驱动 | SNAPSHOT r41053-43dd694b35 / LuCI Master 26.246.30574~1df16f1 |
| 测试拓扑 | 有线服务器 --- 千兆交换机 --- AP（桥接）~~~ 笔记本电脑 |
| 有线链路 | 1 GiB 局域网线路 |
| 无线配置 | 2.4G 2x2 20M， 5G 2x2 80VHT |
| 测试终端 | 笔记本，Intel AX201 |
| 供电与测量 | 12v 2.5A 5521电源适配器 |
测试结果
下行指有线服务器到无线终端，上行反向。两种方向分别测试；本表以 AP 桥接为基准，iPerf3版本iperf 3.16 (cJSON 1.7.15)。
| 测试项目 | 测试条件 | 结果 |
|---|---|---|
| 2.4GHz 下行（Mbps） | 单终端、20MHz；固定位置，Channel 1 | 202.3Mib/s |
| 5GHz 下行（Mbps） | 单终端、80MHz；固定位置，Channel 39 | 636.24Mib/s |
| 多终端并发（Mbps） | 5终端并发 | 933.2Mib/s |
| 持续负载稳定性 | 时长与负载待记录；60s，单终端均值 | 633Mib/s |
| 空闲功耗（W） | 双频开启、无业务流量； | 2.4W |
| 负载功耗（W） | 5终端并发 | 8.5W |
结语
MR42 的实测重点是三流电台在现有终端和覆盖环境中的表现，以及双频并发时单千兆上联的利用情况。该设备是我见过AP当中设计相当优秀的，整个AP被铝板包裹，热控制很好。
尽管该设备仅有Wi-Fi 5， 但得益于出色的天线设计，在漫游测试中表现非常好，多次漫游都没有出现AP粘连或者频段粘连的情况。
该设备目前闲鱼价格在50以内，偶尔能有25的，如果您追求的是实用和稳健，而不是极高的无线速度，那这款产品是非常非常适合您的。
图集

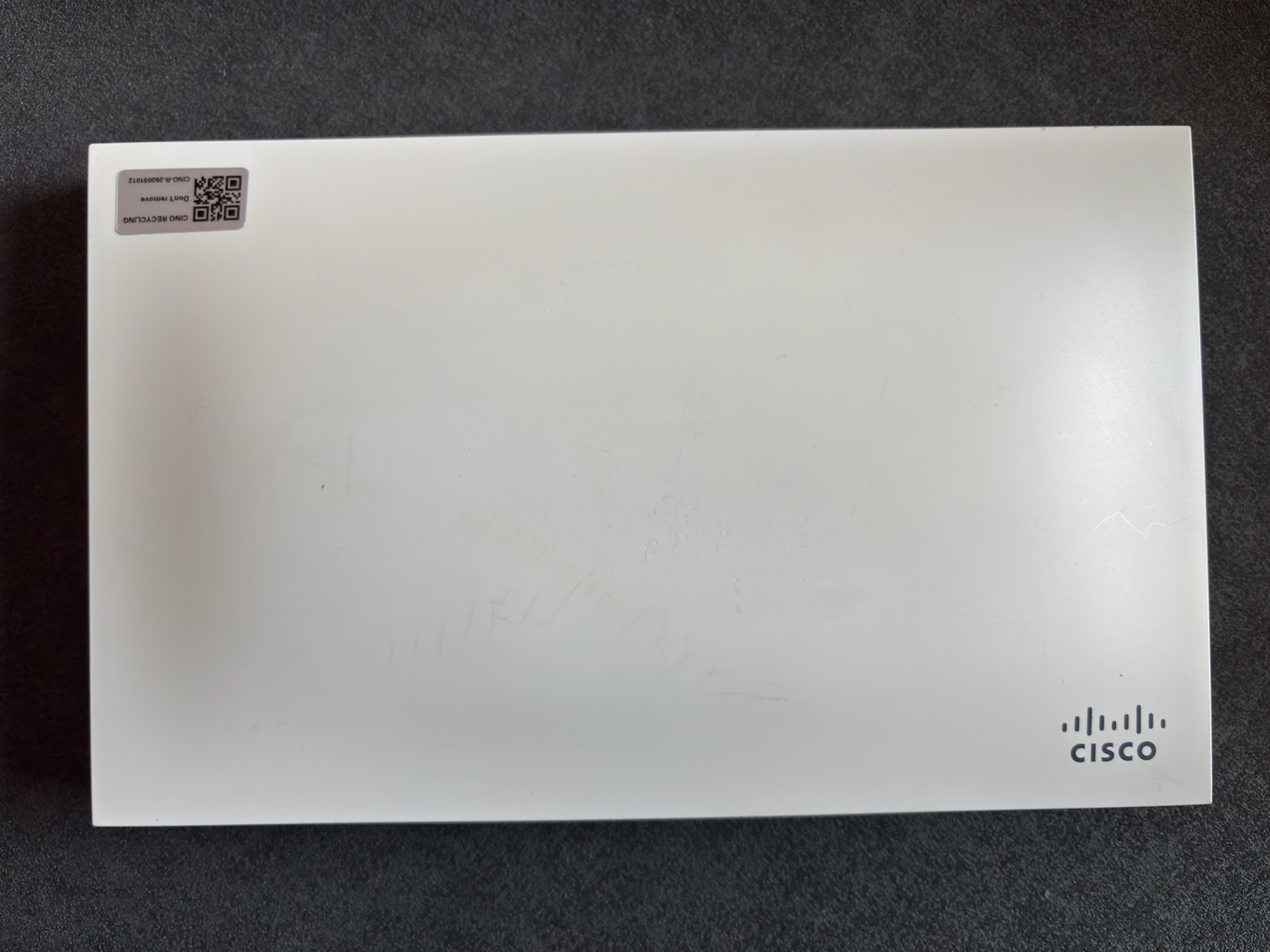

MR42正面采用工程塑料，避免对信号的遮盖

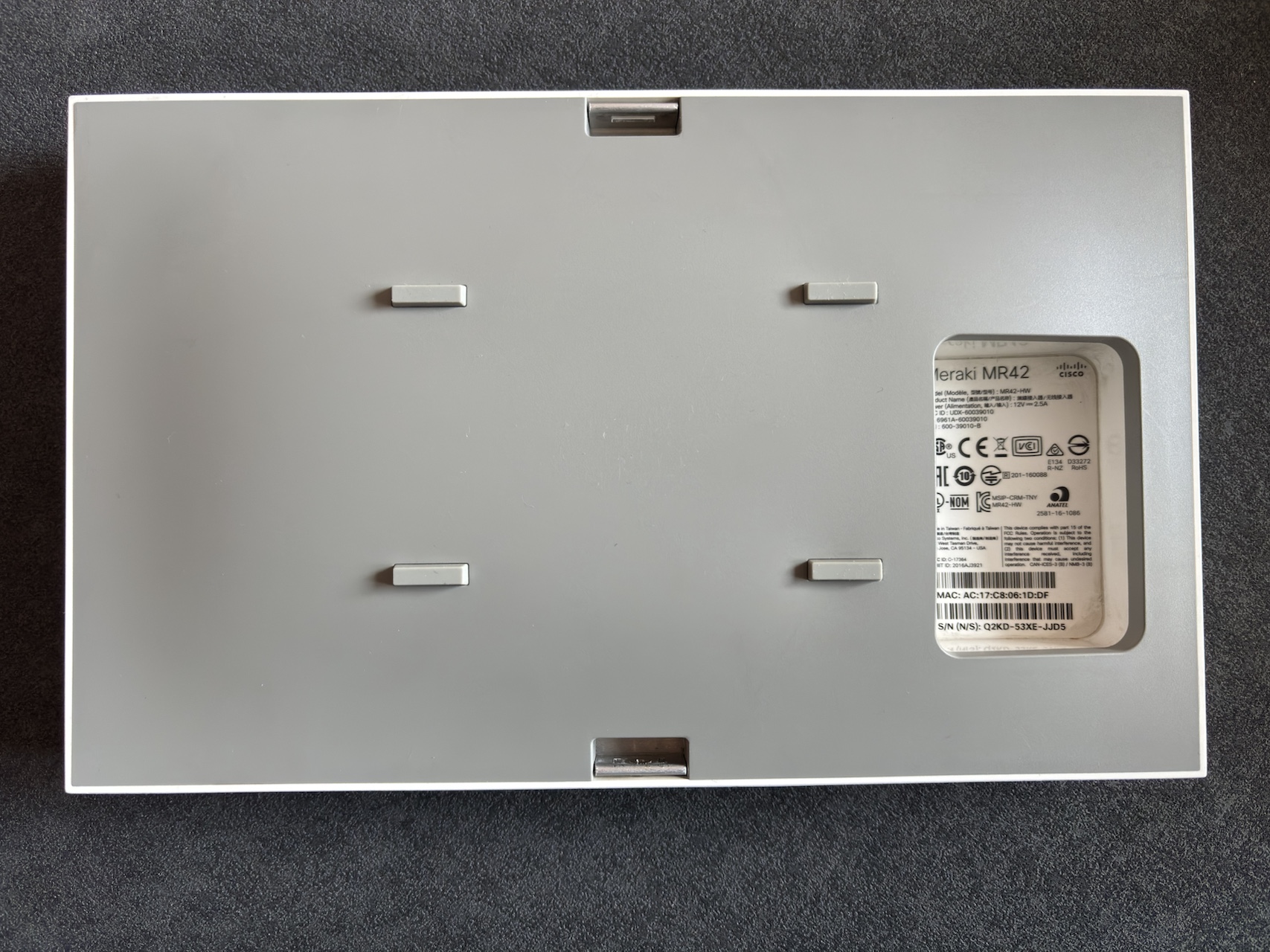

背面材质与正面相同，手感一致，密度很高

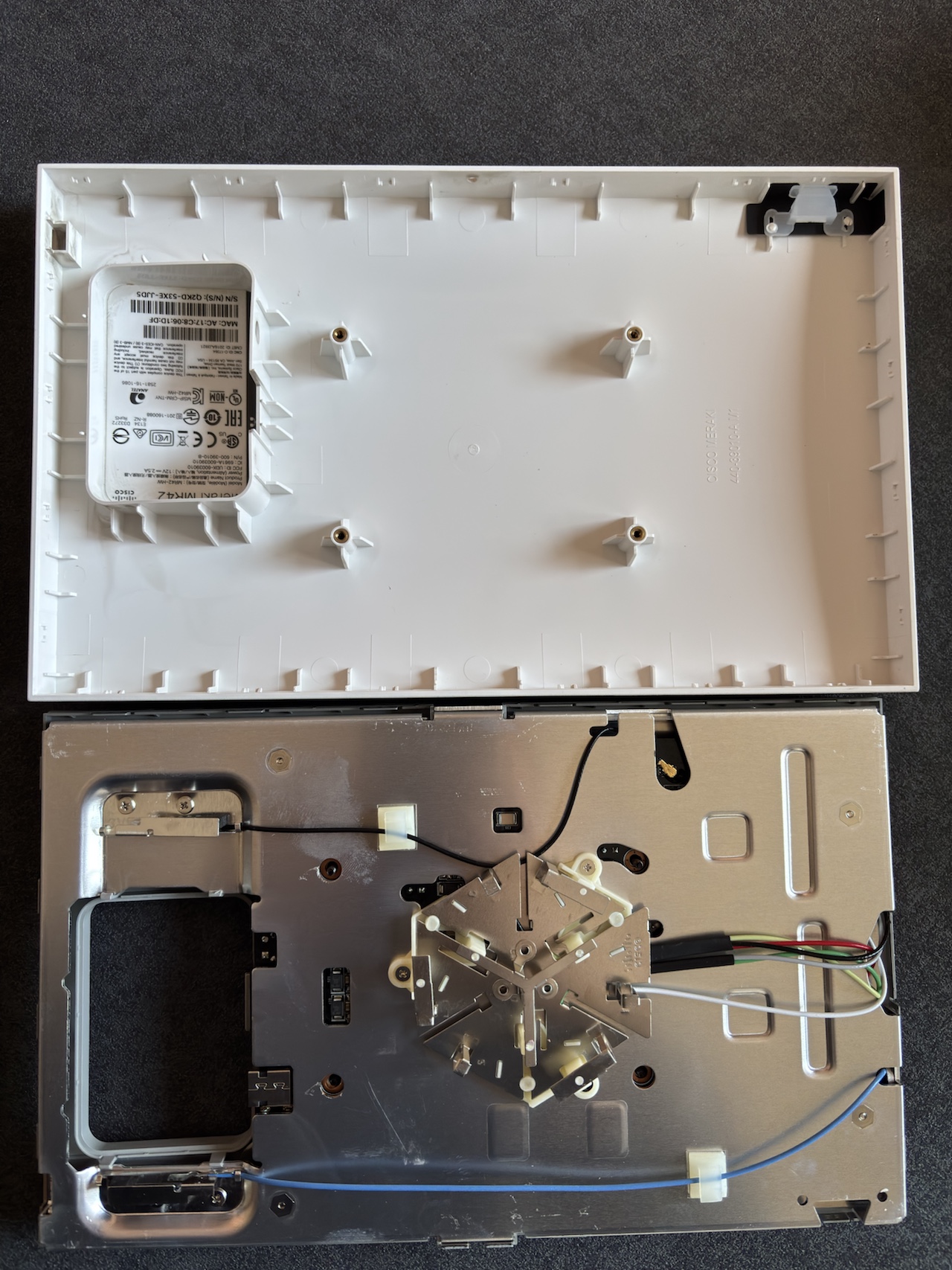

可以看到结构特殊的天线。这些天线在精确的时间调度下，可以有非常出色的无线性能

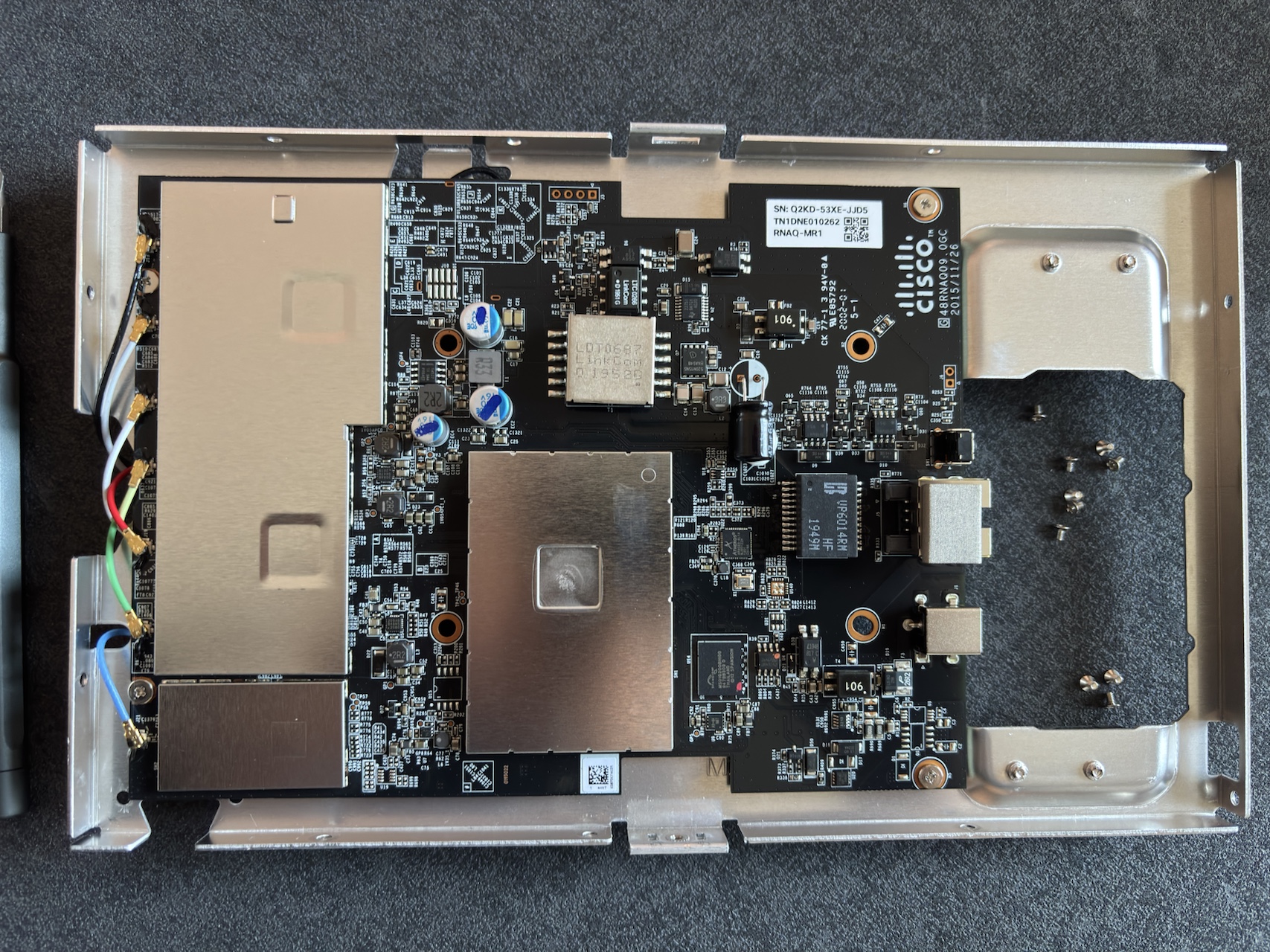

PCB的设计非常的错落有致，很有大厂风范。

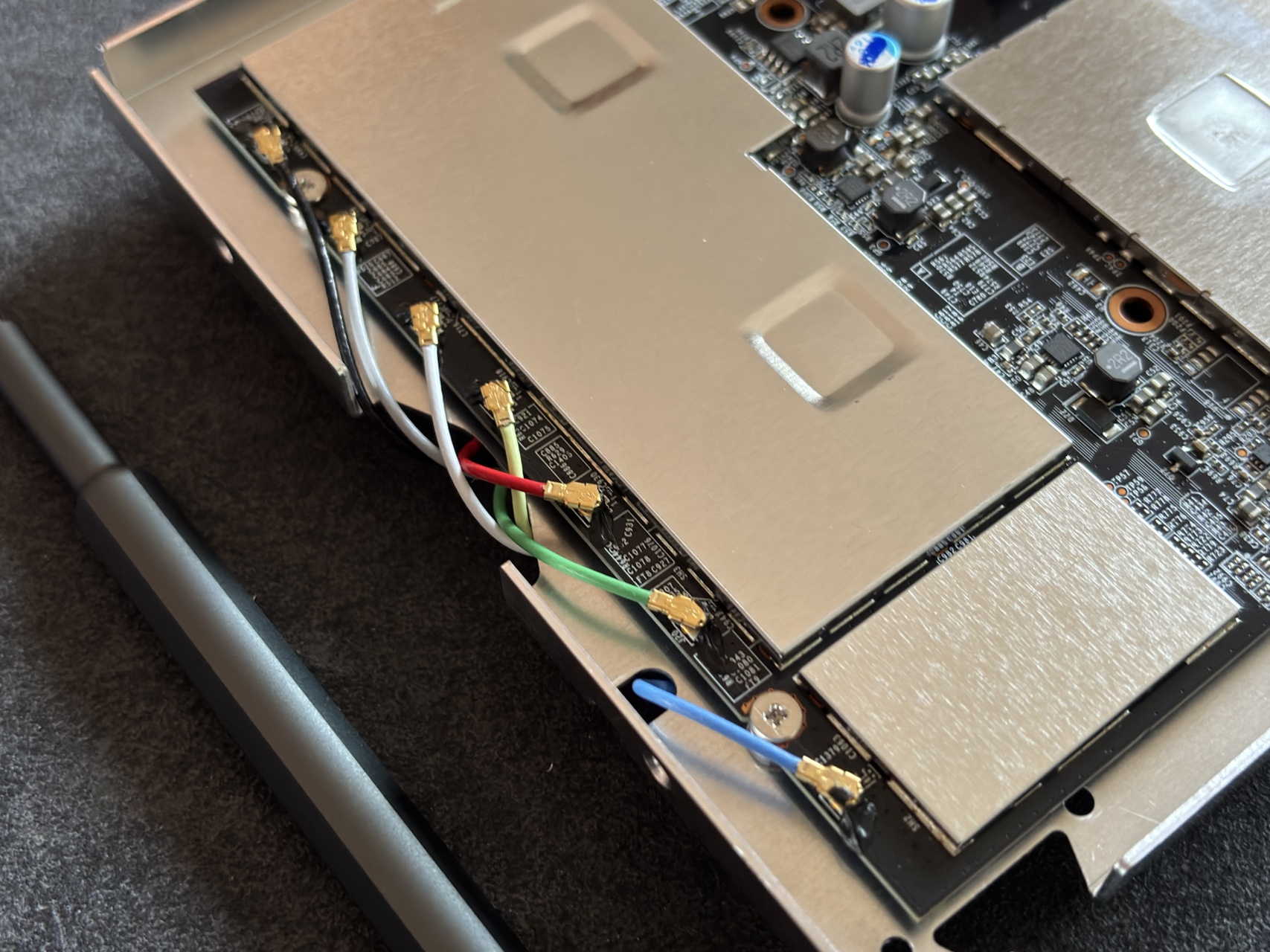

MR42是3x3的AP，如此数量的接头确保了所有的信号都能TR有序。接头做工精湛，接触可靠。

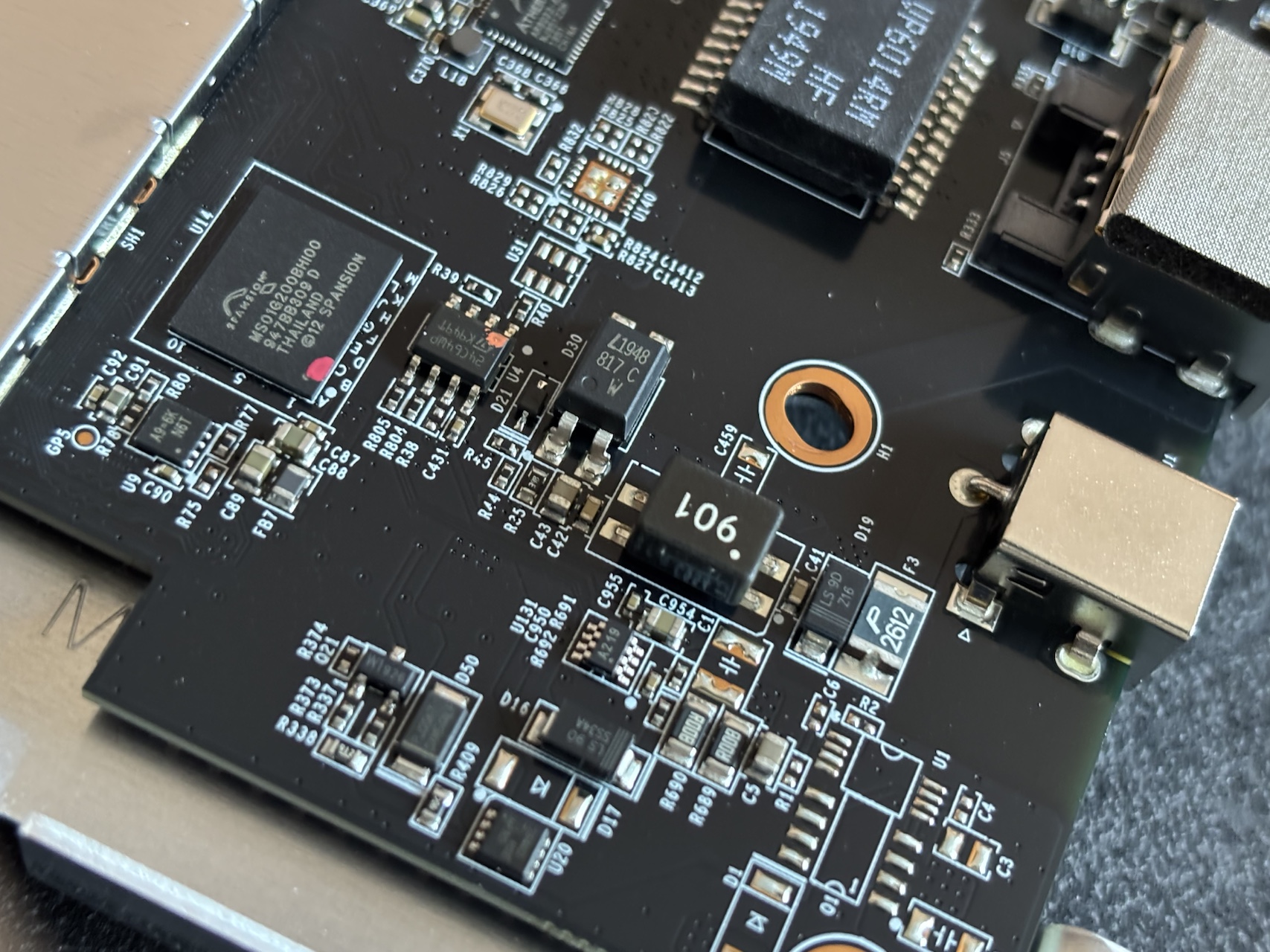

这是一处PCB细节，看起来非常的赏心悦目。
